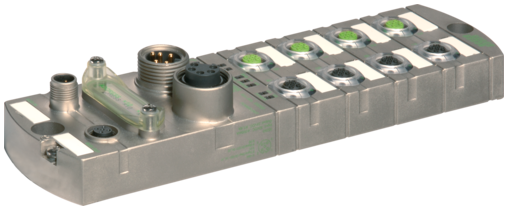

MVK E/A Kompaktmodul, Metallausführung

Profibus DP, 4 analoge Ein / 8 multif.Kanäle
ArtNr.: 55293
Gewicht: 0.822 kg
Ursprungsland:  DE
Verfügbar
 Artikelvergleich
Listenpreis pro Stück:
Download in Easy-Import-Export

Beschreibung

Digitale Ein-/Ausgänge
DIO4 DIO4 AI4
PROFIBUS 12 Mbit/s; M12, B-kodiert
7/8", 5-polig, 2× max. 9 A
M12, 5-polig, A-kodiert
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.

Ausgang
Lampenlast 10 W
Aktorversorgung UA 24 V DC (EN 61131-2), max. 9 A
Lampenlast (8× M12 links) max. 1.6 A (kurzschluss- und überlastfest)
Anschlüsse
Feldbus PROFIBUS 12 Mbit/s; M12, B-kodiert
Versorgung Sensor-System/Aktor 7/8", 5-polig, 2× max. 9 A
I/O-Steckplätze M12, 5-polig, A-kodiert
Eingang
Eingangswiderstand (analog) ca. 1 MΩ, Differenzeingang
Sensorversorgung US 24 V DC (EN 61131-2), max. 200 mA (M12 Buchse), kurzschluss- und überlastfest
Wandlungszeit (analog) 1 ms
Auflösung (analog) 16 Bit
Typ für 3-Draht Sensoren oder mechanische Schalter, PNP
Messbereich (analog) 0...10 V, (0...20 mA und 4...20 mA mittels Adapter Art.-Nr. 7000-42251-0000000)
Allgemeine Daten
Befestigungsart 2-Loch Schraubbefestigung
Temperaturbereich 0...+55 °C (Lagertemperatur -20...+70 °C)
Schutzart IP67
Abmessungen H×B×T 42×63×225 mm
PROFIBUS
Adressierung Drehschalter 1...99
Diagnose
Kommunikationsstatus per LED
Diagnose per BUS pro Modul und Kanal
Diagnose per LED pro Modul und Kanal
Aktorwarnung pro Kanal per LED und BUS
Überwachung - Unterspannung ja
Überwachung - keine Spannung ja
Drahtbruch Unter-/Überschreitung Überlast pro Kanal per LED und BUS
Kurzschluss und Überlast ja

ECLASS-6.0 27242604
ECLASS-6.1 27242602
ECLASS-7.0 27242602
ECLASS-8.0 27242602
ECLASS-9.0 27242602
ECLASS-10.1 27242602
ECLASS-11.1 27242602
ECLASS-12.0 27242602
ETIM-5.0 EC001597

GTIN 4048879051583
Verpackungseinheit 1
Zolltarifnummer 85389099


Daten zum Artikel:
  • Download Produkt-PDF
  • Download Dokumentation: Handbuch 55393_hdb_x_35.zip
  • Download Dokumentation: Installationsanleitung 55292_ina_6_27.pdf
  • Download Gerätebeschreibung: GSD MURR09AD.zip
  • Download Information: EU Konformitätserkl. 55293_909-04.16_ce_z_c.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung UKCA 55293_909-04.16_uk_z_a.pdf
  • Download Information: MTTF Bericht 55293_SN29500(40°C)-BerechnungV1.4_mttf_p_c.pdf
  • Download Konstruktionsdateien: DXF 55294_dxf_x_a.zip
  • Download Konstruktionsdateien: P8 55293_p8_2_50.zip
  • Download Konstruktionsdateien: P8 55274_p8_2_50.zip
  • Download Konstruktionsdateien: STP 55294_stp_x_a.zip
  • Download Zulassung: UL Listed CA 55293_E201820_NRAQ7_ulc_z_a.pdf
  • Download Zulassung: UL Listed US 55293_E201820-NRAQ_ul_z_b.pdf
