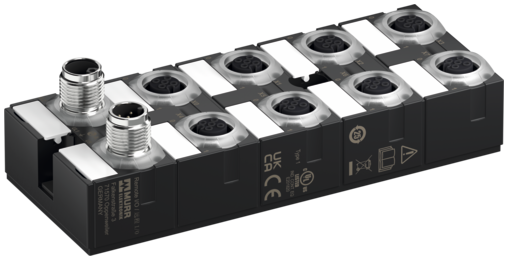

MVP12-P6 DIO8 DIO8 8xM12A IOLA12 PL4 E0

IO-Link Class A Hub + Ext. Power Port

ArtNr.:	59828
Gewicht:	0.2 kg
Ursprungsland:	DE

Verfügbar

Finde eine Alternative

Frage stellen

Produkt empfehlen

Artikelvergleich

Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

IO-Link Hub im 50 mm Kunststoffgehäuse
16 konfigurierbare digitale Eingänge/Ausgänge
1 × M12 IO-Link Class A
1 × M12L 4-pin Power-Port mit galvanischer Trennung
8 × M12 I/O
Erweiterter Parameterbereich
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".

Technische Daten

Elektrische Daten | Versorgung

Betriebsspannung DC	24 V
Betriebsspannung UL1 DC	24 V
Betriebsspannung UL1 DC min.	18 V
Betriebsspannung UL1 DC max.	30 V
Betriebsspannung UL2 DC	24 V
Betriebsspannung UL2 DC min.	18 V
Betriebsspannung UL2 DC max.	30 V
Betriebsstrom je Port max.	0,5 A
Stromaufnahme max.	75 mA
Summenstrom UL1	6 A
Summenstrom UL2	6 A

Elektrische Daten | Eingang

Typ Eingang	Typ 1, Typ 3
Eingangszeitfilter min.	1 ms
Eingangszeitfilter max.	10 ms
Eingangszeitfilter parametrierbar	ja

Elektrische Daten | Ausgang

Ausgangsstrom je Pin max.	12 × 2 A; 4 × 4 A

Industrielle Kommunikation | IO-Link

IO-Link Prozessdatenlänge Ausgang	2 Bytes
IO-Link Prozessdatenlänge Eingang	2 Bytes
IO-Link Revision ID	V1.1.2
IO-Link Revisionskompatibilität	V1.1.3
IO-Link Typ	Device
IO-Link Zykluszeit min.	1 ms
IO-Link Übertragungsrate	COM3 (230.4 kbit/s)
Port Class	A

Diagnosen

Aktorwarnung	ja
Diagnose per LED	pro Modul und Kanal
IO-Link Events	Unterspannung Versorgung, keine Spannung
Kurzschluss-Diagnose	ja
LED-Anzeige	Ethernet-Verbindung/ Datenverkehr
Statusanzeige LED	grün
Überlast-Diagnose	ja

Geräteschutz | Elektrisch

Aufstellungshöhe max. NHN	3000 m
Schutzart (EN IEC 60529)	IP68
Galvanische Trennung US/UL1/UL2	ja
Kurzschlussfest	ja
Überlastfest	ja

Mechanische Daten | Montagedaten

Geeignet für Befestigungsart	2-Loch Schraubbefestigung
Höhe	126 mm
Breite	50 mm
Tiefe	34,5 mm

Umgebungseigenschaften | Klimatisch

Betriebstemperatur min.	-25 °C
Betriebstemperatur max.	70 °C
Lagertemperatur min.	-40 °C
Lagertemperatur max.	85 °C

Konformitäten, Zulassungen, Zertifikate

Produktstandard	EN 61131-2

Anschlussdaten

Anschlusstypen

Anschlusstyp 1	X0-X3
Anschlusstyp 2	X0-X3
Anschlusstyp 3	X4-X7
Anschlusstyp 4	X4-X7
Anschlusstyp 5	XD1
Anschlusstyp 6	XD1
Anschlusstyp 7	XZ1
Anschlusstyp 8	XZ1

Anschlusstyp 1

Familie-Bauform	M12
Geschlecht	female
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	5
PIN 1	24 V DC (UL 2)
PIN 2	DIO (UL 2)
PIN 3	0 V (UL 2)
PIN 4	DIO (UL 2)
PIN 5	PE

Anschlusstyp 2

Familie-Bauform	M12
Geschlecht	female
Kodierung	A
Polzahl	5
PIN 1	24 V DC UL 2
PIN 2	DIO UL 2
PIN 3	0 V UL 2
PIN 4	DIO UL 2
PIN 5	PE

Anschlusstyp 3

Familie-Bauform	M12
Geschlecht	female
Farbe Kontaktträger	schwarz
Kodierung	A
Polzahl	5
PIN 1	24 V DC (UL 1)
PIN 2	DIO (UL 1)
PIN 3	0 V
PIN 4	DIO (UL 1)
PIN 5	PE

Anschlusstyp 4

Familie-Bauform	M12
Geschlecht	female
Kodierung	A
Polzahl	5
PIN 1	24 V DC UL 1
PIN 2	DIO UL 1
PIN 3	0 V UL 1
PIN 4	DIO UL 1
PIN 5	PE

Anschlusstyp 5

Familie-Bauform	M12
Geschlecht	male
Farbe Kontaktträger	schwarz
Kodierung	L
Polzahl	5
PIN 1	24 V DC (UL 1)
PIN 2	0 V (UL 2)
PIN 3	0 V (UL 1)
PIN 4	24 V DC (UL 2)
PIN 5	n.c.

Anschlusstyp 6

Familie-Bauform	M12
Geschlecht	male
Kodierung	L
Polzahl	5
PIN 1	24 V DC UL 1
PIN 2	0 V UL 2
PIN 3	0 V UL 1
PIN 4	24 V DC UL 2
PIN 5	n.c.

Anschlusstyp 7

Familie-Bauform	M12
Geschlecht	male
Kodierung	A
Polzahl	5
PIN 1	24 V DC US (L +)
PIN 2	n.c.
PIN 3	0 V US (L -)
PIN 4	C / Q / IO-Link
PIN 5	n.c.

Anschlusstyp 8

Familie-Bauform	M12
Geschlecht	male
Kodierung	A
Polzahl	5
PIN 1	24 V DC (US) (L +)
PIN 2	n.c.
PIN 3	0 V (US) (L -)
PIN 4	C / Q / IO-Link
PIN 5	n.c.

Kaufmännische Daten

GTIN	4065909027943
Verpackungseinheit	1
Zolltarifnummer	85389099

Downloads

Daten zum Artikel:

Produkt-PDF
Dokumentation: Handbuch 59728_hdb_x_12.zip (12)
Dokumentation: Installationsanleitung 59728_ina_x_13.zip (13)
Dokumentation: Produktdaten 59828_pd_x_10.zip (10)
Gerätebeschreibung: IODD 59828_KF7_x_11.zip (11)
Information: EU Konformitätserkl. 59828_04-01.23_ce_z_a.pdf (A)
Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
Information: Konformitätserklärung UKCA 59828_04-01.23_uk_z_a.pdf (A)
Information: MTTF Bericht 59828_SN29500(40°C)-Berechnung_mttf_p_d.pdf (D)
