Cube67 Zubehör  56953
Abbildung ähnlich

Cube67 Zubehör

Trennsteckverbinder für Systemleitungen CUBE67

ArtNr.: 56953
Gewicht: 0.3 kg
Ursprungsland:  DE
Verfügbar
Listenpreis pro Stück:
Download in den Datenkorb Download in Easy-Import-Export

Beschreibung

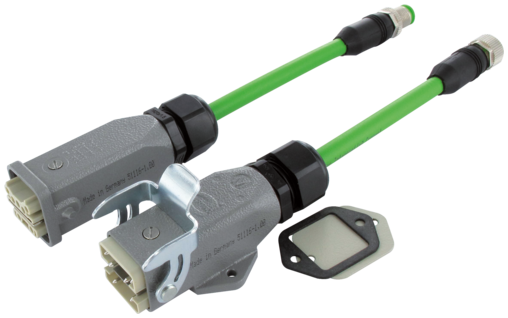

Cube67 FSC Connector Set
mit Befestigungssockel
Han-Brid®, 6-polig – M12, 6-polig
Leitungslänge (120 mm)

Elektrische Daten | Versorgung
Betriebsspannung DC 24 V
Geräteschutz | Elektrisch
Schutzart (EN IEC 60529) IP65
Mechanische Daten | Montagedaten
Höhe 30 mm
Breite 410 mm
Tiefe 30 mm
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C

Kabel
Kabelkennung 802
Zulassung (Kabel) cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m] 95,7 g
Material Leiter Cu-Litze, blank
Einzeldraht-Ø (Leiter) 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²)
Aufbau (Leiter) 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (Litzenklasse 6)
Querschnitt (Leiter) 4× 0.5 + 2× 0.25 mm²
AWG ähnlich AWG 20 (0.5 mm²); ähnlich AWG 24 (0.25 mm²)
Material Aderisolierung TPE-E
Shore-Härte Aderisolierung 55 ±5 D
Ader-Ø inkl. Isolierung 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²)
Adernfarbe/Nummerierung (bl, ws, br, sw) + (gr, rs)
Schirmung ja
Schirmung (Art) Kupfergeflecht
Optische Schirmbedeckung min. 80%
Material Mantel PUR
Materialeigenschaften (Mantel) FCKW-, halogen-, cadmium-, silikonfrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte Mantel 89 ±5 A
Außen-Ø (Mantel) 6.6 mm ±5%
Farbe Mantel grün
chemische Beständigkeit sehr gute Ölbeständigkeit nach VDE 0282 Teil 10 + HD 22.10
Nennspannung 300 V AC
Prüfspannung 1500 V (Ader/Ader); 1200 V (Ader/Schirm)
Temperaturbereich (fest) -50...+80 °C
Temperaturbereich (bewegt) -40...+80 °C
Biegeradius (fest) 5× Außen-Ø
Biegeradius (bewegt) 10× Außen-Ø
Anzahl Biegezyklen (Schleppkette) max. 5 Mio. (25 °C)
Verfahrgeschwindigkeit (Schleppkette) max. 2 m/s
Torsionsbeanspruchung ±180°/m

ECLASS-6.0 27143423
ECLASS-6.1 27242692
ECLASS-7.0 27242692
ECLASS-8.0 27242692
ECLASS-9.0 27242692
ECLASS-10.1 27242692
ECLASS-11.1 27242692
ECLASS-12.0 27242692
ETIM-5.0 EC002640
GTIN 4048879540810
Verpackungseinheit 1
Zolltarifnummer 85444290


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Installationsanleitung 56953_ina_2_10.pdf (10)
  • Information: Konformitätserklärung Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf (02)
  • Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
