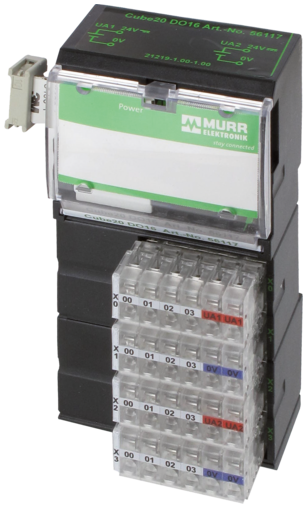

Cube20 Digitales Ausgangsmodul
16 digital Ausgänge
ArtNr.: | 56117 |
Gewicht: | 0.12 kg |
Ursprungsland: | CZ |
Verfügbar
Beschreibung
Erweiterungsmodul
DO16 - (E)
DO16 - (E)



Technische Daten
Allgemeine Daten
Befestigungsart | schnappbar auf Tragschiene (EN 60715) |
---|---|
Temperaturbereich | 0...+55 °C (Lagertemperatur -20...+85 °C) |
Schutzart | IP20 |
Abmessungen H×B×T | 117×56×47 mm |
Ausgang
Lampenlast | 40 W |
---|---|
Galvanische Trennung | 500 V DC zwischen Ausgängen und interner Kommunikation |
Aktorversorgung UA | 24 V DC (EN 61131-2), max. 12 A |
Schaltstrom je Ausgang | max. 2 A |
Interne Kommunikation
Stromaufnahme | max. 25 mA |
---|---|
Versorgung Modul | über Systemverbindung |
Anschlüsse
Feldbus | Flachbandanschluss |
---|---|
Versorgung Sensor-System/Aktor | 8× Federkraftsteckklemmen, max. 2.5 mm² (max. 12 A) |
I/O-Steckplätze | 16× Federkraftsteckklemmen, max. 2.5 mm² |
Herstellerartikelnummer | 56117 |
---|
Diagnose
Kommunikationsstatus | per LED |
---|---|
Diagnose per BUS | pro Modul und Kanal |
Diagnose per LED | pro Modul und Kanal |
Überwachung - Unterspannung | ja |
Überwachung - keine Spannung | nein |
Kurzschluss und Überlast | ja |
Kaufmännische Daten
ECLASS-6.0 | 27242604 |
---|---|
ECLASS-6.1 | 27242604 |
ECLASS-7.0 | 27242604 |
ECLASS-8.0 | 27242604 |
ECLASS-9.0 | 27242604 |
ECLASS-10.1 | 27242604 |
ECLASS-11.1 | 27242604 |
ECLASS-12.0 | 27242604 |
ETIM-5.0 | EC001599 |
EAN | 4048879049306 |
Verpackungseinheit | 1 |
Zolltarifnummer | 85176200 |
