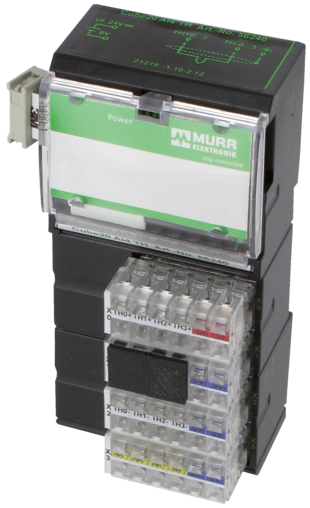

Cube20 Analog Eingangsmodul
4 analoge Eingänge
ArtNr.: | 56240 |
Gewicht: | 0.179 kg |
Ursprungsland: | CZ |
Liefertermin auf Anfrage
Beschreibung
AI4 - (E) 4× M12 (TH)
für Thermoelemente
für Thermoelemente
Technische Daten
Anschlüsse
Feldbus | Flachbandanschluss |
---|---|
Versorgung Sensor-System/Aktor | 4× Federkraftsteckklemmen, max. 2.5 mm² (max. 12 A) |
I/O-Steckplätze | 12× Federkraftsteckklemmen, max. 2.5 mm² |
Eingang
Anschlussart | 2-Leiter Eingang; TH+x, TH-x |
---|---|
Genauigkeit | max. ±2%, integrierte Kaltstellenkompensation |
Wandlungszeit (analog) | max. 300 ms (pro Kanal) |
Auflösung (analog) | 15 Bit + Vorzeichen |
Typ | K, N, E, J, R |
Allgemeine Daten
Befestigungsart | schnappbar auf Tragschiene (EN 60715) |
---|---|
Temperaturbereich | 0...+55 °C (Lagertemperatur -20...+85 °C) |
Schutzart | IP20 |
Abmessungen H×B×T | 117×56×47 mm |
Diagnose
Kommunikationsstatus | per LED |
---|---|
Diagnose per BUS | pro Modul und Kanal |
Diagnose per LED | pro Modul |
Überwachung - Unterspannung | ja |
Überwachung - keine Spannung | nein |
Drahtbruch Unter-/Überschreitung Überlast | pro Kanal per LED und BUS |
Kurzschluss und Überlast | ja |
Interne Kommunikation
Stromaufnahme | max. 25 mA aus System, max. 45 mA aus extern (UI) |
---|---|
Versorgung Modul | über Systemverbindung |
Klassifizierungen
ECLASS-6.0 | 27242601 |
---|---|
ECLASS-6.1 | 27242601 |
ECLASS-7.0 | 27242601 |
ECLASS-8.0 | 27242601 |
ECLASS-9.0 | 27242601 |
ECLASS-10.1 | 27242601 |
ECLASS-11.1 | 27242601 |
ECLASS-12.0 | 27242601 |
ETIM-5.0 | EC001596 |
Kaufmännische Daten
GTIN | 4048879049177 |
---|---|
Verpackungseinheit | 1 |
Zolltarifnummer | 85176200 |
