Xelity 8 + 2TX Unmanaged Switch IP67 8 x GE 2 x 2,5GE 5 polig 58950
Abbildung ähnlich

Xelity 8 + 2TX Unmanaged Switch IP67 8 x GE 2 x 2,5GE 5 polig

ArtNr.: 58950
Gewicht: 0.9 kg
Ursprungsland:  DE
Liefertermin auf Anfrage
Frage stellen
 Produkt empfehlen
Artikelvergleich
Listenpreis pro Stück:
Download in den Datenkorb Download in Easy-Import-Export

Beschreibung


Zertifikat
Zertifikat
Zertifikat
Zertifikat

Generelle Produktinformationen
Herstellername Murrelektronik
Herstellerproduktbezeichnung Xelity 8+2TX IP67 8xGE 2x2,5GE 5P
URI Hersteller https://www.murrelektronik.com/
URI Produkt https://shop.murrelektronik.com/58950
Elektrische Daten | Versorgung
Art der Betriebsspannung DC
Betriebsspannung US DC 24 V
Betriebsspannung US DC min. 9 V
Betriebsspannung US DC max. 30 V
Leistungsaufnahme max. 7 W
Stromaufnahme max. 700 mA
Elektrische Daten | Eingang
Eingangsstrom 100 mA
Eingangsstrom min. 75 mA
Eingangsstrom max. 125 mA
Industrielle Kommunikation
Unterstütztes Protokoll EtherNet/IP, PROFINET
Industrielle Kommunikation | Ethernet-Funktionalität
Art der Topologie Linie, Stern
Auto-Crossover ja
Auto-Negotiation ja
Auto-Polarity ja
Broadcast storm protection ja
Duplex Voll- oder Halbduplex
Green Ethernet nein
Jumbo Frames 10 kB
LLDP Frames geblockt
MAC-Adresstabelle max. (Adressanzahl) 16000
MDI ja
QoS unmanaged (IEEE 802.1p) Strikte Priorität, 8 queues
RSTP Frames Weiterleitung
Switchart unmanaged
Switching-Verfahren Store & Forward
VLAN unmanaged (IEEE 802.1Q) Tag-Weiterleitung
Übertragungsart (Port 1) 2.5 GBASE-T, 1 GBASE-T, 100 BASE-T(X)
Übertragungsart (Port 10) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 2) 2.5 GBASE-T, 1 GBASE-T, 100 BASE-T(X)
Übertragungsart (Port 3) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 4) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 5) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 6) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 7) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 8) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Übertragungsart (Port 9) 1 GBASE-T, 100 BASE-T(X), 10 BASE-T
Industrielle Kommunikation | Profinet
PROFINET-Konformitätsklasse A
Diagnosen
LED-Anzeige Power, Ethernet-Verbindung/ Datenverkehr
Installation
Anschlussquerschnitt max. 2,5 mm²
Installation | Anschluss
Anzahl Ports 10
Geräteschutz | Elektrisch
Aufstellungshöhe max. NHN 3000 m
Schutzart (EN IEC 60529) IP65, IP67
Schutzklasse (EN IEC 61140) III
Verschmutzungsgrad 3
Schutzbeschaltung Eingang ja
Verpolschutz ja
Kurzschlussfest ja
Überlastschutz Geräteversorgung ja
Überspannungskategorie (EN 60664-1) I
Überspannungsschutz ja
Geräteschutz | Mechanisch
Freier Fall max. (EN 61131-2) 0,3 m
Schockfestigkeit (EN IEC 60068-2-27) 30 g, 11 ms 6 x (X-, Y-, Z-Achse)
Schwingfestigkeit (EN IEC 60068-2-6) 3,5 mm (3 ... 60 Hz), 10 g (6 … 150 Hz)
Mechanische Daten | Materialdaten
Brennbarkeitsklasse Gehäuse (UL94) V-0
Farbe Gehäuse silber
Material Gehäuse Zinkdruckguss

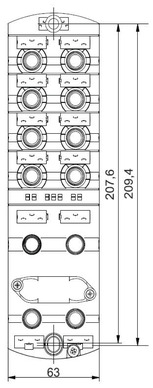

Mechanische Daten | Montagedaten
Befestigungsart verschraubt
Einbaulage beliebig
Höhe 225 mm
Breite 63 mm
Tiefe 37,4 mm
Nettogewicht 900 g
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. -40 °C
Betriebstemperatur max. 45 °C
Derating ab 45 °C
Lagertemperatur min. -40 °C
Lagertemperatur max. 85 °C
Transporttemperatur min. -40 °C
Transporttemperatur max. 85 °C
Relative Luftfeuchtigkeit max. (Betrieb) 95 % keine Betauung
Zuverlässigkeit
MTTF 100 a, SN 29500
Zusatzbedingung MTTF, MTBF 40 °C
Konformitäten, Zulassungen, Zertifikate
CE 2014/30/EU, 2011/65/EU
China RoHS GB/T 26572-2011 EPUP-25
Profinet ja
REACH (EC) No 1907/2006
RoHS 2011/65/EU & (EU)2015/863 Exception 6c, 7a & 7c1
UKCA Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012
UL UL 61010-1 E201820, UL 61010-2-201 E201820
ULc CSA C22.2 No. 61010-1-12 E201820, CSA C22.2 No. 61010-2-201 E201820
WEEE 2012/19/EU | Category 6

Anschlusstypen
Anschlusstyp 1 XD1, XF1, XF10, XF2, XF3, XF4, XF5, XF6, XF7, XF8, XF9
Anschlusstyp 2 XD1, XD2
Anschlusstyp 3 XD2, XF1-XF10
Anschlusstyp 1
Kabellänge max. 100 m
Familie-Bauform M12
Geschlecht male
Impedanz Anschlussleitung 100 Ω
Kabelkategorie min. Cat5
Farbe Kontaktträger grün
Kodierung L
Polzahl 5
PIN 1 24 V DC (UB 1) (US)
PIN 2 0 V (UA)
PIN 3 0 V (UB 1) (US)
PIN 4 24 V DC (UA)
PIN 5 n.c.
Anschlusstyp 3
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger grün
Kodierung L
Polzahl 4
PIN 1 24 V DC (UB 1) (US)
PIN 2 0 V (UA)
PIN 3 0 V (UB 1) (US)
PIN 4 24 V DC (UA)
Anschlusstyp 4
Familie-Bauform M12
Geschlecht female
Farbe Kontaktträger grün
Kodierung X
Polzahl 8
PIN 1 DA +
PIN 2 DA -
PIN 3 DB +
PIN 4 DB -
PIN 5 DD +
PIN 6 DD -
PIN 7 DC -
PIN 8 DC +

ECLASS-6.0 19170106
ECLASS-6.1 19170106
ECLASS-7.0 19170106
ECLASS-8.0 19170106
ECLASS-9.0 19170106
ECLASS-10.1 19170402
ECLASS-11.1 19170402
ECLASS-12.0 19170402
ETIM-5.0 EC000734
ETIM-6.0 EC000734
ETIM-7.0 EC000734
GTIN 4065909086933
Verpackungseinheit 1
Zolltarifnummer 85176200


Daten zum Artikel:
  • Produkt-PDF
  • Dokumentation: Installationsanleitung 58940_ina_x_10.zip (10)
  • Dokumentation: Produktdaten 58950_pd_x_11.zip (11)
  • Information: EU Konformitätserkl. 58950_03-05-23_ce_z_a.pdf (A)
  • Information: Konformitätserklärung Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Information: Konformitätserklärung Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Information: Konformitätserklärung UKCA 58950_03-05-23_uk_z_a.pdf (A)
  • Information: MTTF Bericht 58950_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
  • Konstruktionsdateien: DXF 58950_dxf_x_a.zip (A)
  • Konstruktionsdateien: P8 58950_p8_2_11.zip (11)
  • Konstruktionsdateien: STP 58950_stp_x_a.zip (A)
  • Zulassung: UL Listed CA 58950_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Zulassung: UL Listed US 58950_E201820-NRAQ_ul_z_a.pdf (A)
