AMMDU Optokopplermodul

IN: 53 VDC - OUT: 53 VDC / 1 A - 1 Wechsler

Verfügbar

Transistor 1 A
24 V DC

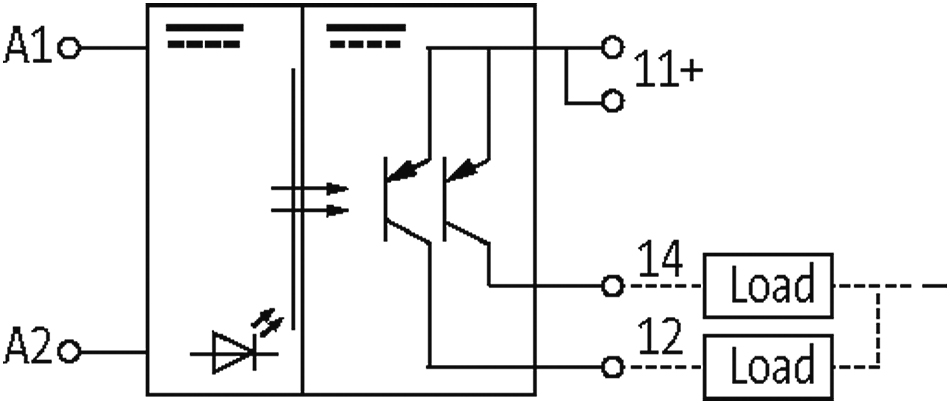

elektr. Wechslerkontakt

Elektrische Daten | Eingang

Elektrische Daten | Ausgang

Ausschaltverzögerung max.	75 µs
Ruhestrom AUS max.	0,3 mA
Schaltfrequenz induktiv max.	10 Hz
Schaltfrequenz ohmsch max.	1000 Hz
Schaltspannung DC min.	4,5 V
Schaltspannung DC max.	53 V
Schaltstrom min.	1 mA
Schaltstrom max.	1 A
Spannungsabfall DC max.	0,5 V

Diagnosen

Statusanzeige LED	rot

Geräteschutz | Elektrisch

Bemessungsstoßspannung	2,5 kV

Geräteschutz | Medien

Flammbeständigkeit	schwer entflammbar

Mechanische Daten | Materialdaten

Farbe Gehäuse	schwarz
Material Gehäuse	Kunststoff

Mechanische Daten | Montagedaten

Befestigungsart	geschnappt
Geeignet für Befestigungsart	Tragschiene TH35, G32, (EN 60715)
Höhe	12 mm
Breite	82 mm
Tiefe	68 mm

Umgebungseigenschaften | Klimatisch

Betriebstemperatur min.	-20 °C
Betriebstemperatur max.	60 °C

Anschlusstypen

Anschlusstyp 1

Anschlusstyp 2

Anschlusstyp 3

Daten zum Artikel:

Produkt-PDF
Information: EU-Herstellererklärung 50085_1515-04.16_ce_z_b.pdf (B)
Information: Konformitätserklärung Murrelektronik GmbH 16-12-23_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf (04)
Information: Konformitätserklärung Murrelektronik GmbH 12-12-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
Information: Konformitätserklärung Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
Information: Konformitätserklärung UKCA 50085_1515-04.16_uk_z_a.pdf (A)
Information: MTTF Bericht 50085_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf (B)
