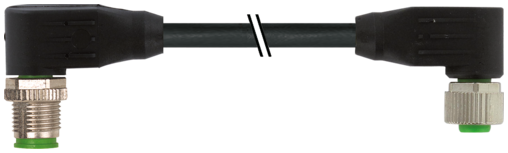

M12 St. 90° / M12 Bu. 90° A-kod.
RADOX EM 104 4x0,34 geschirmt sw 5m
| ArtNr.: | 7080-40551-R660500 |
| Gewicht: | 0.422 kg |
| Ursprungsland: | DE |
Liefertermin auf Anfrage
Beschreibung
DeviceNet, CANopen
Stecker 90° – Buchse 90°
M12 – M12, 5-polig
mit Kabeltülle
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Technische Daten
| Kabellänge | 5 m |
|---|
Technische Daten
| Betriebsspannung | max. 60 V AC/DC |
|---|---|
| Bemessungsstoßspannung | 1.5 kV |
| Betriebsstrom je Kontakt | max. 4 A |
| Polzahl | 5 |
| Isolierstoffgruppe | IEC 60664-1, category I |
| Kodierung | A-kodiert |
| LED-Anzeige | nein |
| Verriegelung der Steckplätze | Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd |
| Material | PUR |
| Material Verriegelung | Zink-Druckguss, matt vernickelt |
| passend für Wellschlauch (Innen-Ø) | ohne |
| Verschraubung | M12 (SW13) |
Allgemeine Daten
| Normen | DIN EN 61076-2-101 (M12) |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Verschmutzungsgrad | 3 |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Kabeldaten
Kabel
| Kabelkennung | R66 |
|---|---|
| Kabelgewicht [g/m] | 77 g |
| Material Leiter | Cu-Litze, verzinnt |
| Widerstand (Leiter) | max. 55 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.18 mm |
| Aufbau (Leiter) | 19× 0.18 mm |
| Querschnitt (Leiter) | 4× 0.34 mm² |
| AWG | ähnlich AWG 22 |
| Ader-Ø inkl. Isolierung | 1.55 mm ±5% |
| Adernfarbe/Nummerierung | ws, ge, bl, or |
| Schirmung | ja |
| Schirmung (Art) | Kupfergeflecht |
| Material Mantel | Radox EM 104 |
| Außen-Ø (Mantel) | 6.6 mm ±5% |
| Farbe Mantel | schwarz |
| Nennspannung | 300 V AC |
| Prüfspannung | 2000 V AC |
| Temperaturbereich (fest) | -50...+90 °C |
| Temperaturbereich (bewegt) | -40...+90 °C |
| Biegeradius (fest) | 6× Außen-Ø |
| Biegeradius (bewegt) | 10× Außen-Ø |
Klassifizierungen
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-7.0 | 27061801 |
| ECLASS-8.0 | 27061801 |
| ECLASS-9.0 | 27061801 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC001855 |
Kaufmännische Daten
| GTIN | 4048879696807 |
|---|---|
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
