Ventilst. MDC06-4s / MSUD Ventilst. A-18mm Xtreme

PUR 2x0.75 sw UL/CSA+schleppk. 1,5m
ArtNr.: 7072-77731-7540150
Gewicht: 0.112 kg
Ursprungsland:  CZ
Liefertermin auf Anfrage
 Artikelvergleich
Listenpreis pro Stück:
Download in Easy-Import-Export

Beschreibung


Xtreme - Outdoor
Stecker gerade – Buchse 90°
6...230 V AC/DC
ohne Bauteile
kompatibel zu Deutsch DT06-4S
MSUD A
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.

Kabellänge 1,5 m
Technische Daten
Betriebsspannung 6...230 V AC/DC
Bemessungsstoßspannung 4.0 kV
Betriebsstrom je Kontakt max. 8 A

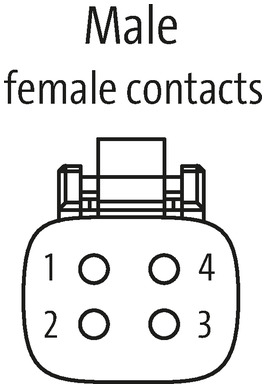

Polzahl 4
Isolierstoffgruppe IEC 60664-1, category I
LED-Anzeige nein
Verriegelung der Steckplätze MDC - Schnappverriegelung; MSUD - M3 (empf. Anzugsdrehmoment 0.4 Nm)
Schutzart IP68 (AT06-4S) - IP65, IP66K, IP68 (MSUD)
Material PA
Gehäuse Amphenol AT06-4S und Ventilstecker (Bauf. A)
Zusatzbeschaltung ohne Bauteile
Verschraubung M3x31 Edelstahl 1.4305 (V2A)
Allgemeine Daten
Befestigungsart gesteckt, verschraubt
Material Kontakt Kupferlegierung
Material Kontaktoberfläche Ni
Material Dichtung Silikon
Verschmutzungsgrad 3
Temperaturbereich -25...+85 °C, abhängig von angeschlossener Leitung

Kabel
Kabelkennung 754
Kabeltyp 3 (PUR)
Zulassung (Kabel) cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m] 40,7 g
Material Leiter Cu-Litze, blank
Widerstand (Leiter) max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter) 0.15 mm
Aufbau (Leiter) 42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter) 2× 0.75 mm²
AWG ähnlich AWG 18
Material Aderisolierung PP
Materialeigenschaften Aderisolierung FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte Aderisolierung 70 ±5 D
Ader-Ø inkl. Isolierung 1.7 mm ±5%
Adernfarbe/Nummerierung br, bl
Verseilverbund 2 Adern verseilt
Schirmung nein
Material Mantel PUR
Materialeigenschaften (Mantel) FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte Mantel 90 ±5 A
Außen-Ø (Mantel) 5.0 mm ±5%
Farbe Mantel schwarz
chemische Beständigkeit gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeit flammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung 300 V AC
Prüfspannung 2500 V AC
Strombelastbarkeit nach DIN VDE 0298-4
Temperaturbereich (fest) -40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt) -25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest) 5× Außen-Ø
Biegeradius (bewegt) 10× Außen-Ø
Anzahl Biegezyklen (Schleppkette) max. 10 Mio. (25 °C)
Verfahrgeschwindigkeit (Schleppkette) max. 3 m/s
Beschleunigung (Schleppkette) max. 10 m/s²
Torsionsbeanspruchung ±180°/m
Anzahl Torsionszyklen max. 2 Mio. (25 °C)
Torsionsgeschwindigkeit 35 Zyklen/min

ECLASS-6.0 27279218
ECLASS-7.0 27279218
ECLASS-8.0 27279218
ECLASS-9.0 27060311
ECLASS-10.1 27060312
ECLASS-11.1 27060312
ECLASS-12.0 27060312
ETIM-5.0 EC001855

GTIN 4048879757720
Verpackungseinheit 1
Zolltarifnummer 85444290


Daten zum Artikel:
  • Download Produkt-PDF
  • Download Information: Konformitätserklärung Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 04-02-23_(1) China RoHS 2 e_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 14-11-20_(5) RoHS REACh no exception_DoC_z_a.pdf
