Ventilst. MDC06-2s kurz freies Ltg-ende

RADOX EM 104 2x0,75 sw 1,5m
ArtNr.: 7080-72011-R210150
Gewicht: 0.086 kg
Ursprungsland:  DE
Verfügbar
 Artikelvergleich
Listenpreis pro Stück:
Download in Easy-Import-Export

Beschreibung


Xtreme - Outdoor
Stecker gerade
12...230 V AC/DC
2-polig
ohne Bauteile
mit Kabeltülle
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.

Kabellänge 1,5 m
Seite 1
Befestigungsart gesteckt
Beschichtung Kontakt Kopf 1 vernickelt
Familie-Bauform Kopf 1 MDC
Innundurchmesser Kontur für Wellschlauch Kopf 1 10 mm
Material Kontakt Kupferlegierung
Polzahl Kopf 1 2
Seite 2
Abmantellänge 40 mm
Beschichtung Kontakt Kopf 2 vernickelt
Elektrische Daten | Versorgung
Betriebsspannung AC min. 12 V
Betriebsspannung AC max. 230 V
Betriebsspannung DC min. 12 V
Betriebsspannung DC max. 230 V
Betriebsstrom je Kontakt max. 8 A
Diagnosen
Statusanzeige LED nein
Installation | Anschluss
Abmantellänge 40 mm
Familie-Bauform Amphenol AT06-2S
Geräteschutz | Elektrisch
Bemessungsstoßspannung 2,5 kV
Isolierstoffgruppe (IEC 60664-1) I
Schutzart (EN IEC 60529) IP68
Schutzart Zusatzbedingung gesteckt, verschraubt
Verschmutzungsgrad 3
Zusatzbeschaltung ohne Bauteile
Mechanische Daten | Materialdaten
Material Dichtung Silikon
Material Gehäuse PA
Mechanische Daten | Montagedaten
Verriegelungsart Schnappverriegelung
Umgebungseigenschaften | Klimatisch
Betriebstemperatur min. (bewegt) -25 °C
Betriebstemperatur min. (fest) -25 °C
Betriebstemperatur max. (bewegt) 85 °C
Betriebstemperatur max. (fest) 85 °C

Kabel
Kabelkennung R21
Zulassung (Kabel) DIN EN 45545-2, CE conform
Kabelgewicht [g/m] 48,4 g
Material Leiter Cu-Litze, verzinnt
Widerstand (Leiter) max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter) 0.23 mm
Aufbau (Leiter) 19× 0.23 mm
Querschnitt (Leiter) 2× 0.75 mm²
AWG ähnlich AWG 18
Material Aderisolierung Radox EI 303
Ader-Ø inkl. Isolierung 1.62 mm ±5%

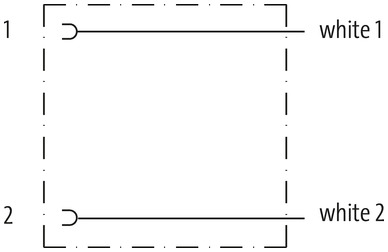

Adernfarbe/Nummerierung ws (sw num)
Verseilverbund 2 Adern verseilt
Schirmung nein
Material Mantel Radox EM 104
Außen-Ø (Mantel) 4.75 mm ±5%
Farbe Mantel schwarz
Mantelfarbe schwarz
thermische Beständigkeit flammwidrig; erfüllt die Brandschutzanforderungen R15 (EL1A) nach DIN EN 45545-2
Nennspannung 600/1000 V AC
Prüfspannung 3500 V AC
Strombelastbarkeit angelehnt an DIN VDE 0298-4
Temperaturbereich (fest) -50...+120 °C
Temperaturbereich (bewegt) -25...+90 °C
Biegeradius (fest) 3× Außen-Ø
Biegeradius (bewegt) 4× Außen-Ø

ECLASS-6.0 27279218
ECLASS-7.0 27279218
ECLASS-8.0 27279218
ECLASS-9.0 27060311
ECLASS-10.1 27060312
ECLASS-11.1 27060312
ECLASS-12.0 27060312
ETIM-5.0 EC001855
GTIN 4048879810159
Verpackungseinheit 1
Zolltarifnummer 85444290
